| 加工定制：是 | 类型：数显电流测量仪表 | 品牌：仪天成 |
| 型号：YTCZG-200kV/2mA | 测量范围：5000A | 准确度：0.5 |
| 功率：200W | 电源电压：220vV |

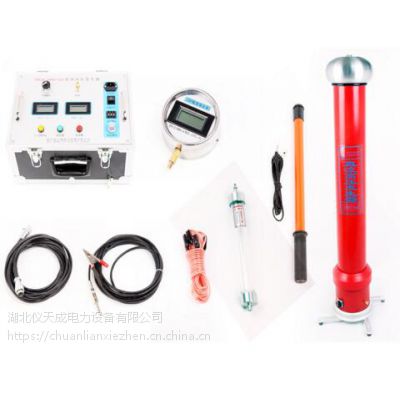

YTCZG-200kV/2mA直流高压发生器是根据中国行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求，重新设计制造的新 一代便携式直流高压发生器。
该直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验和泄漏电流试验。
- 重量更轻、操作简便、功能齐全
- 精度高、测量准确
- 增设了高精度75%VDC-1mA的功能
产品简介：
YTCZG-200kV/2mA直流高压发生器是根据中国行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求，重新设计制造的新 一代便携式直流高压发生器。该直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验和泄漏 电流试验。
产品别称：直高发、高压发生器、中频直流高压发生器。
产品特征：
1、机箱采用铝合金机箱。
2、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
3、采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
4、全量程平滑调压，电压调节精度好，调节精度≤1%，稳定度≤1.5%，电压误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
5、升压电位器零起升压。
6、0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。
7、过压保护采用拔码设定，一目了然，误差±1%。
8、倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
9、ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
YTCZG系列直流高压发生器参数：
规格技术参数 | 120/5 | 200/2 | 200/3 | 200/5 | 300/2 | 300/5 |
额定电压(kV) | 120 | 200 | 200 | 200 | 300 | 300 |
额定电流(mA) | 5 | 2 | 3 | 5 | 2 | 5 |
额定功率(W) | 600 | 400 | 600 | 1000 | 600 | 1500 |
机箱重量(kg) | 4.5 | 5.5 | 6.0 | 6.5 | 6.5 | 7.5 |
倍压重量(kg) | 6.0 | 8.7 | 9 | 9 | 11 | 11.5 |
倍压高度(mm) | 770 | 970 | 970 | 970 | 1250 | 1250 |
电压测量精度 | 数显表 ±(1.5%读数±2个字) | |||||
电流测量精度 | 数显表 ±(1.5%读数±2个字) | |||||
波纹系数 | ≤0.5% | |||||
电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
过载能力 | 空载电压可超出额定电压10%使用十分钟 | |||||
电源 | 单相交流50HZ 220V±10% | |||||
工作方式 | 间断使用30分钟 | |||||
一次连续时间最长为10分钟, | ||||||
工作环境 | 温度：-10~40℃ | |||||
相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
海拔高度：1500米以下 | ||||||
带电容 | 被试品电容量***制 | |||||
可用1.5倍的额定电流充电 | ||||||
结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
空气绝缘、无泄漏之虑 | ||||||
操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1.0%） | |||||
过压保护采用拨置，一目了然 | ||||||
立卧两用型***机箱，方便现场 | ||||||
注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权
