产品简介：

        YTC1000微机继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代***的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

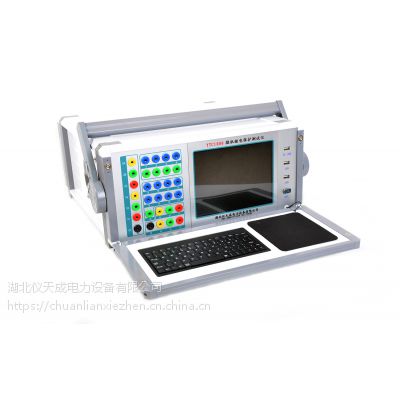

        YTC1000微机继电保护测试仪可单机独立运行，亦可联接其它电脑运行的***结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。

        YTC1000微机继电保护测试仪既可以单机独立操作，也可以连接笔记本电脑操作。操作功能强大，体积小，精度高。该微机继电保护测试仪既具有大型测试仪优越的性能、***的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

微机继电保护测试仪 /product/143.html

产品别称：继电保护测试仪、微机继电保护测试仪、微机继保仪、继保校验仪、继保仪、微机继电保护测试系统、继电保护装置。

产品特点：

1、 ***的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；

2、 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；

3、 配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；

4、 配备有外接USB接口，可以方便地进行数据存取和软件维护；

5、 无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；

6、 采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能***波形精度等指标要求；

7、 采用独特的算法，产生的波形***，完全不同于曲线拟和的波形产生方法，***信号为***的正弦波；

8、 可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 — 20次谐波；

9、 功率放大部分采用新型大功***保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出20A。在输出电流达到20A时，输出功率可达250VA/相以上，波形仍能***不失真、不削峰；

10、 具有16个开入量输入和8对空接点开出量输出接口。开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作；

11、 提供各种自动测试软件模块和GPS同步触发试验（选配）等；

12、 GPS同步触发误差小于50μS；

13、 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；

14、 采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便；

15、 YTC1000微机继电保护测试仪具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
