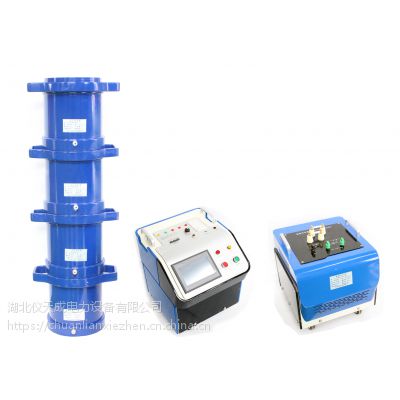

湖北仪天成电力开发的全自动CVT调谐升压试验装置，该装置调谐、分段升压全部按照设定的程序自动完成，大大降低了现场操作的难度，即使是没有任何经验的试验人员，也可以顺利完成效验工作中的升压过程。装置分为一体式和分体式两种，分别适用于车载、试验室内及现场使用。

CVT串联谐振/product/xzsysyzz.html

主要技术特点：

具备接线检查功能：可以自动检测回路接线是否正确；

具备回路电容量测试功能：能够测试回路总电容量；

全自动升压功能：自动调谐，自动分段升压，自动二次微调谐；

可调电抗器的设计采用铁芯式结构，漆包导线绕组，干式硅胶浇注，电抗器采用玻璃丝缠绕

绝缘筒外壳，具有足够的电气机械强度、必要的散热能力，电抗器外壳自带可移动刹车底座，方便现场操作。

可调电抗器采用涡轮减速电机调节铁芯间隙，以改变其电感量。

可调电抗器铁芯电动无极调节，使用户快捷的找到谐振点。

可调电抗器采用特殊调节结构，大大降低了调感式结构固有噪音。

产品别称：变频谐振、变频串联谐振、串联谐振、调频串联谐振、CVT谐振、CVT检验用谐振升压装置

串联谐振

设备技术性能：

输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低电抗，而对其他谐波电流呈高电抗，有优良的滤波性能。

需要电源容量小。由于回路呈谐振状态，输出容量是所需电源容量的Q倍，品质因数Q值可达20～80。

当试品发生击穿，回路失谐,电抗器立即起到限制短路电流作用，回路电流只有正常工作电流的1/Q，不会加剧对被试品的破坏。

本装置使用的电抗器应采用连续可调节气隙的方式,方便的宽范围的调节其电感值，

电抗器绝缘水平能耐受其额定电压的1.1倍工作频率电压作用lmin不发生闪络、击穿。

电抗器在谐振装置工作时对应的负荷和时间下，绕组温升不大于65K。

调感电抗器操作性能平稳、灵敏、无卡涩，并可连续可调，气隙位置指示与电感值有对应关系，指示位置应正确、可靠。

 电抗器操作系统的连接为软连接，具有一定的调节范围。

励磁变压器绝缘水平应耐受工作频率下的1.1倍额定输出电压作用1min，不发生闪络、击穿。
